概述 |

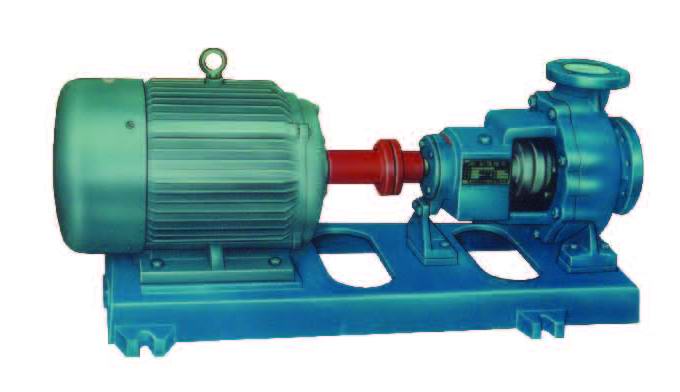

ICP型化工泵是綜合國外幾家著名公司九十年代最新開發的化工泵結構而設計的新一代化工流程泵，可與IH型泵和瑞士蘇爾壽公司CZ型化工泵互換，其運行極為可靠。根據用戶輸送介質的不同，泵的過流部件材料有氟塑料、搪玻璃、各種奧氏體不銹鋼、金屬鈦、金屬鎳等，因此可廣泛用于輸送低溫、常溫或高溫腐蝕性介質，并允許含有一定量的固體顆粒，主要應用于化工、石油化工、煉油、冶金、輕工、醫藥等工業部門。 |

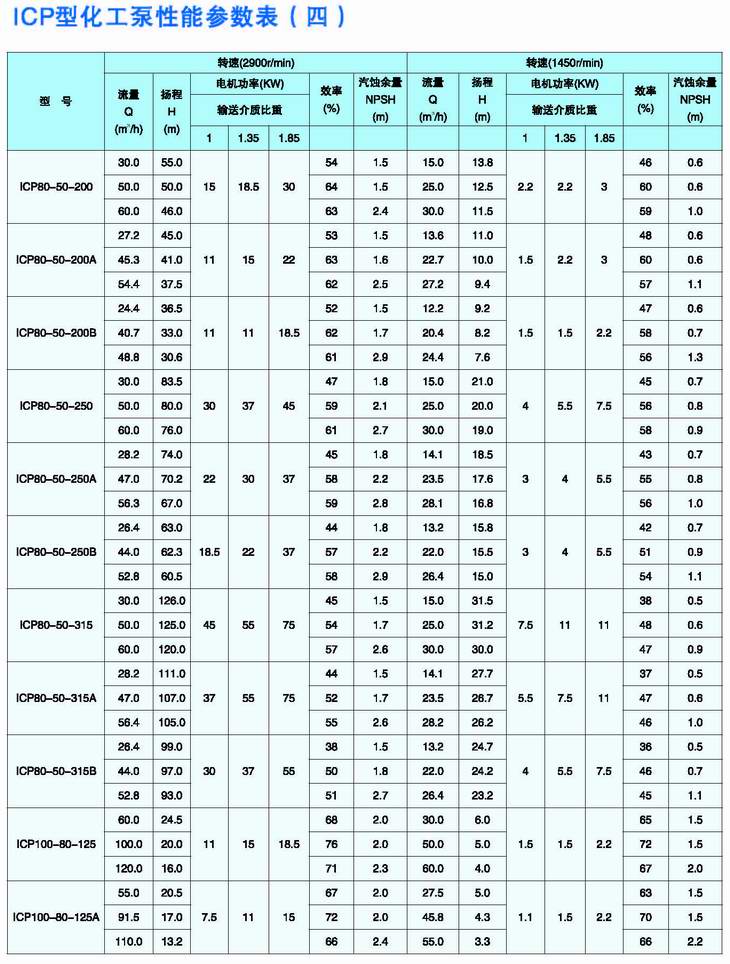

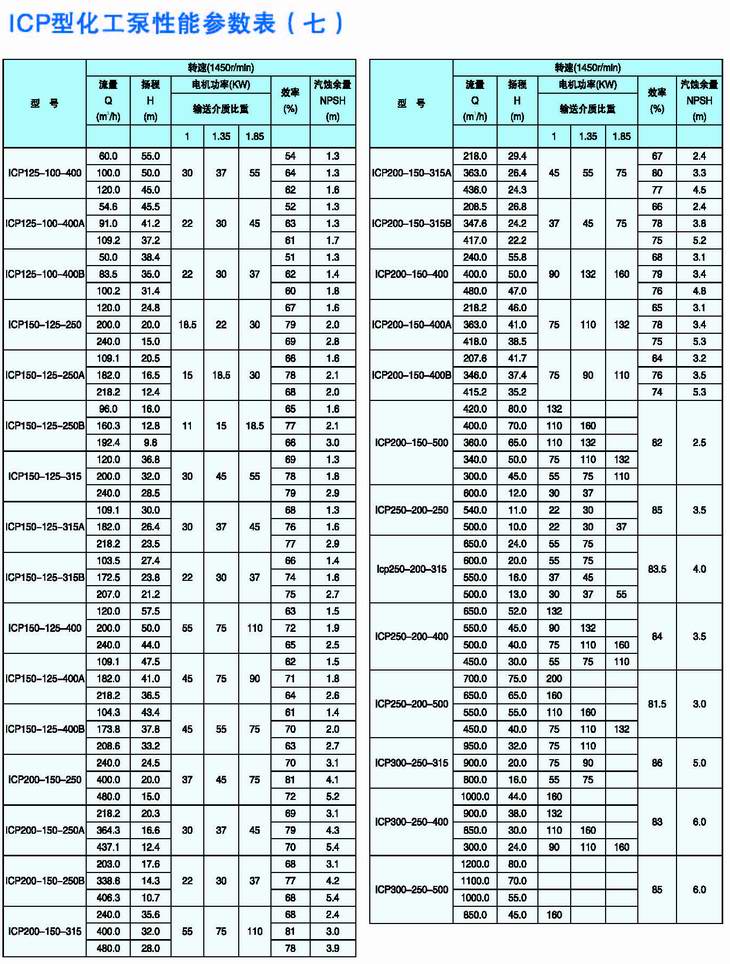

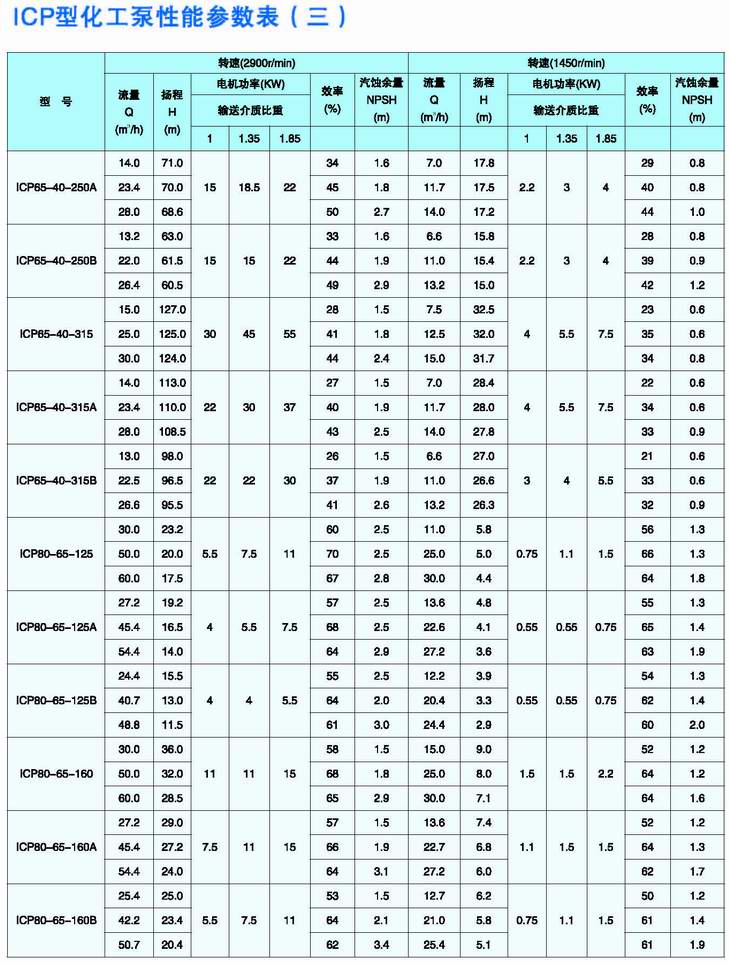

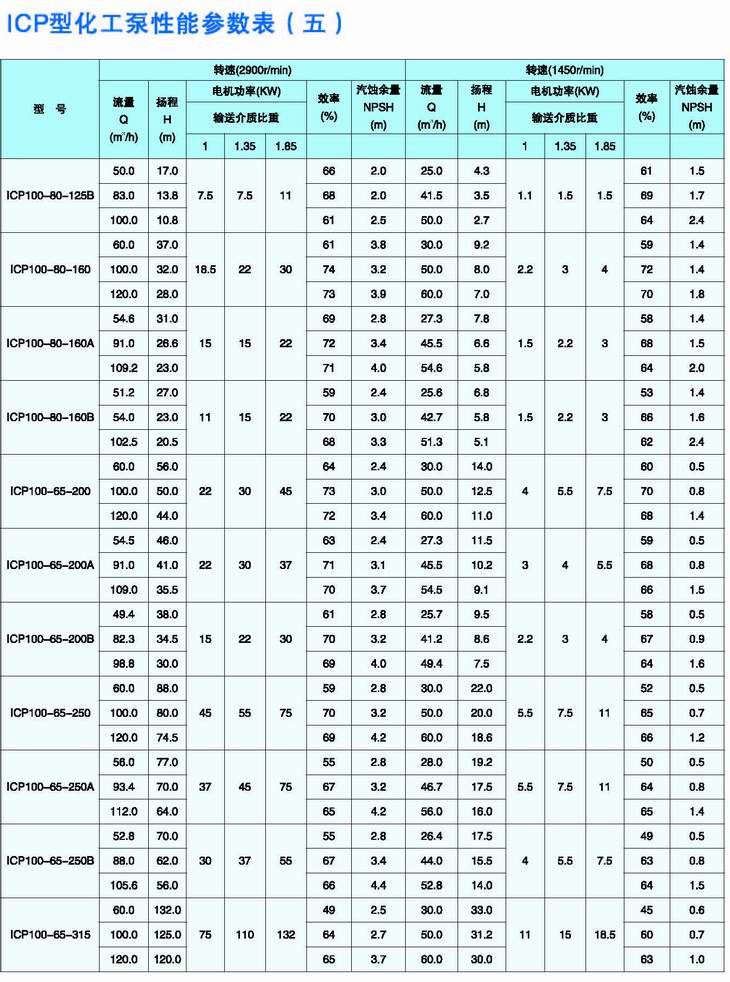

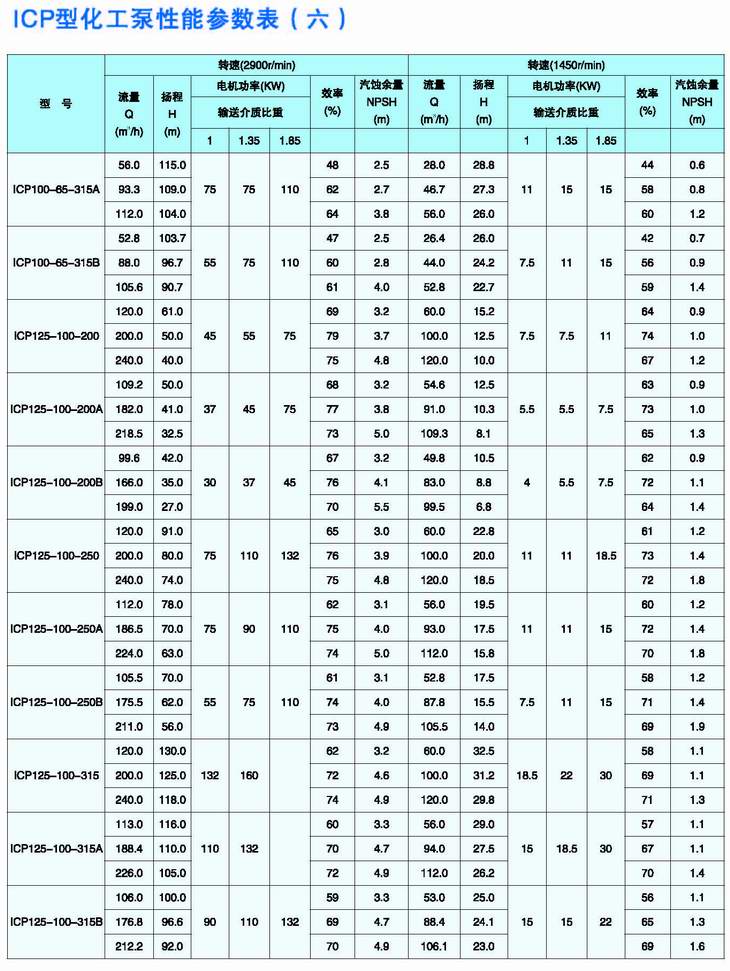

性能范圍 |
|
流量：2~480m3/h 揚程：3~150m 工作壓力：≦1.6Mpa 工作溫度：-80~300℃ |
采用標準 |
| 額定性能點和安裝尺寸符合ISO2858、ISO3661，技術條件符合GB/T5656-94（等效ISO5199） |
設計特點 |
提高了化工泵運行中故障率最高的機械密封和軸承的壽命。
用加粗軸，增大軸剛度。
軸承加大，采用雙列向心推力球軸承，轉子軸向游隙小，軸承壽命>2.5萬小時，延長機封壽命。
葉輪和泵軸用螺紋連接，密封可靠，拆裝方便，抗汽蝕性?xún)?yōu)于IH泵。
軸封箱空腔寬敞，機封工作條件好，壽命長。
可供水冷式或風冷式軸承箱，或水冷軸封箱，中心支撐泵體。
可按美國API610標準第八版，第2.7.3.1條的規定，供應集裝式機械密封。
可供多種軸封型式：?jiǎn)味嗣?、雙端面、串聯、內裝、外裝式機械密封；副葉輪、填料密封，并可按美國API610標準供應機封輔助系統。
通用性廣，零配件在多種規格泵中可互換，減少了用戶備件儲存量。
可配壓力傳感器或電機保護開關來防止過載損壞電機和斷液損壞機封。
可配套電機調速裝置，隨時調節流量，并可和液位計聯動自控。也可和流量?jì)x聯鎖自控所需流量。 |
| 泵轉向 |
| 從電機向泵看為順時針?lè )较?。因金屬葉輪與軸為螺紋連接，首次使用時，脫開聯軸節，點動電機以確認轉向無誤后方可使用。正常運轉時或停泵介質倒灌時，作用在葉輪上力的方向均為反時針?lè )较?，均使葉輪擰緊。氟塑料葉輪與軸的連接強度與轉向無關。 |
|
|
|
|
|
|
|
|
|
|
